Штампы для производства кронштейна КК, ККУ

Штампы 80076.00.000, 80077.00.000, 80078.00.000 и 80079.00.000 предназначены для получения изделия «Кронштейн крепежный» (кронштейн КК), «Кронштейн крепежный усиленный» (кронштейн ККУ) путем штамповки на кривошипных прессах. Совокупность штампов 80076.00.000, 80077.00.000, 80078.00.000 и 80079.00.000 представляют единый комплект штампов.

Штампы по своим функциям должны обеспечивать выполнение штамповочных операций в соответствии с эскизами:

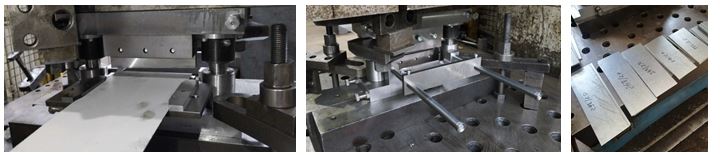

Штамп 80076.00.000 -штамп отрубки заготовки. Операционный эскиз -Приложение 1 к техническому заданию.

Штамп должен обеспечивать рубку полосы толщиной от 1,0 до 2,0 мм, шириной до 160 мм. Штамп должен иметь регулируемые направляющие для полосы шириной от 50 до 160 мм. При работе с ручной подачей материала штамп должен иметь перенастраиваемый упор по длине заготовки от 100 до 300 мм.

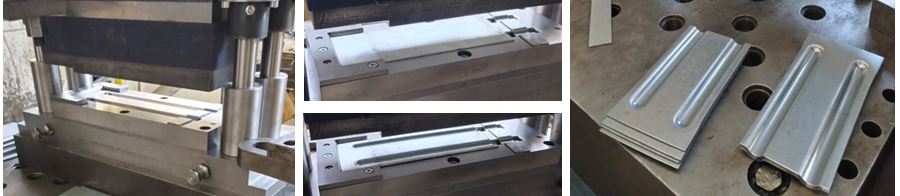

Штамп 80077.00.000 -штамп формовки. Операционный эскиз -Приложение 2 к техническому заданию.

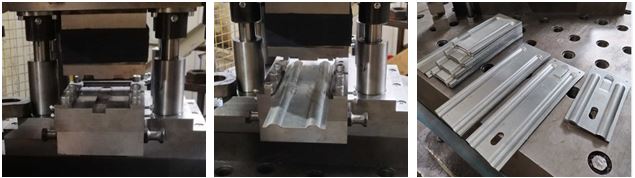

Штамп 80078.00.000 -штамп формовки и пробивки. Операционный эскиз -Приложение 3 к техническому заданию.

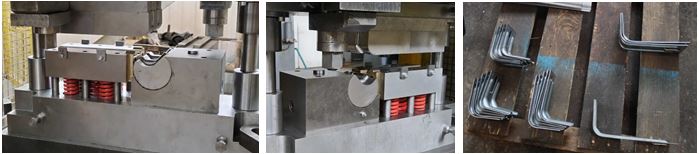

Штамп 80079.00.000 -штамп гибки. Операционный эскиз -Приложение 4 к техническому заданию.

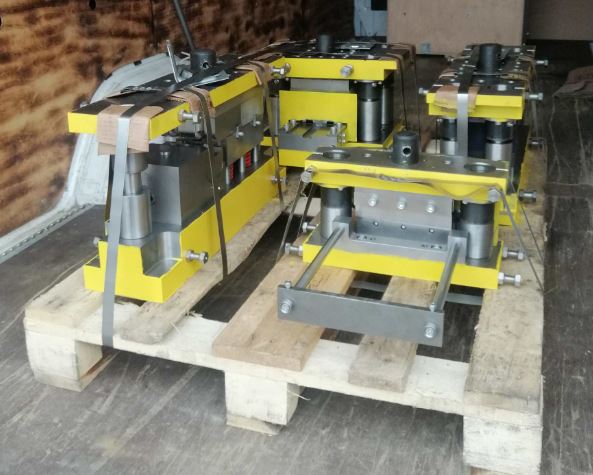

Отгрузка штампов
