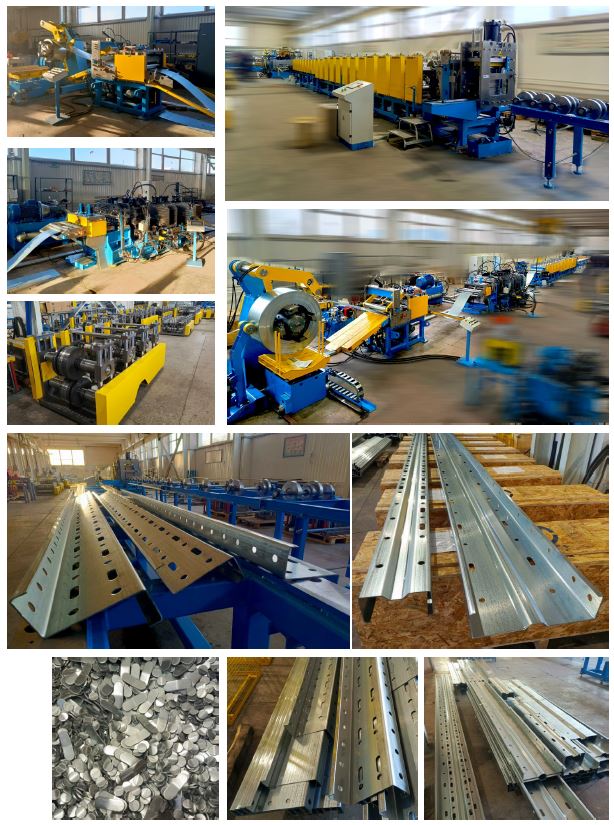

Линия профилирования и перфорации сигма, зетовых профилей толщиной 3-4 мм для металлоконструкций быстровозводимых зданий

Линия профилирующая ЛПБ600.10130001-03 предназначена для изготовления гнутых стальных балочных «Сигма-профилей» и "Зетовых профилей" методом непрерывного профилирования полосовой заготовки. Оборудование собственного проектирования и производства. Оригинальная конструкция гидропресса перфорации отверстий обеспечивает программируемое (изменение с панели оператора) изменение положений перфорирующих штампов по ширине полосы. Карта перфорации загружается с панели оператора или с внешнего носителя или c локальной сети.

Машина профилирующая имеет модульное исполнение для работы с быстросъемным модульным инструментом. Возможна поставка с комплектами инструмента для изготовления других видов профилей (шляпный, П, С - образный и т.д.)

Параметры исходного материала и линии:

• материал: Листовой прокат в рулонах стали марок 350 и 450 ГОСТ14918
• предел текучести, вдоль н/мм² 350…550
• толщина, мм 3-4
• ширина, мм 630 max
• наружный диаметр рулона, мм не более 1400
• внутренний диаметр рулона, мм 600
• масса рулона, кг не более 5000
• Длина профиля, мм 500 … 13000
• Средняя производительность, м/мин  2…2,5
• Установленная мощность линии, кВт 97

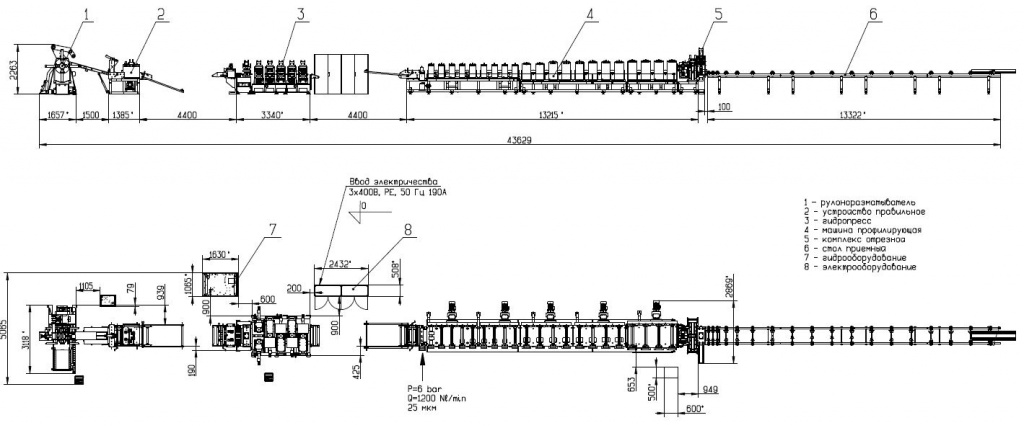

Линия включает в себя следующие основные узлы:

1. Рулоноразматыватель с гидравлическим разжимом и прижимом
2. Тележка подкатная с гидравлическим подъемом
3. Устройство подачи
4. Гидропресс перфорирующий
5. Машина профилирующая
6. Комплект профилирующего инструмента №1 «Сигма-профиль» (ширина изделия, мм: 200-400 мм; высота, мм: 70;100;)
7. Комплект профилирующего инструмента №2 «Зетовый профиль» (ширина изделия, мм: 200-400 мм; высота каждой боковины, мм: 70;100;)
8. Стол приемный
9. Гидрооборудование
10. Пневмооборудование
11. Электрооборудование
12. Система управления с шкафом и пультами управления (пульт управления рулоноразматывателем и тележкой, пульт управления гидропрессом, центральный пульт управления, наладочных пульт управления)
13. Комплект ЗИП
14. Система безопасности линии

В случае заинтересованности в оборудовании для изготовления аналогичной номенклатуры профилей ждём ваших запросов. Мы можем предложить исполнение оборудование подходящее под ваши задачи и сроки поставки.
