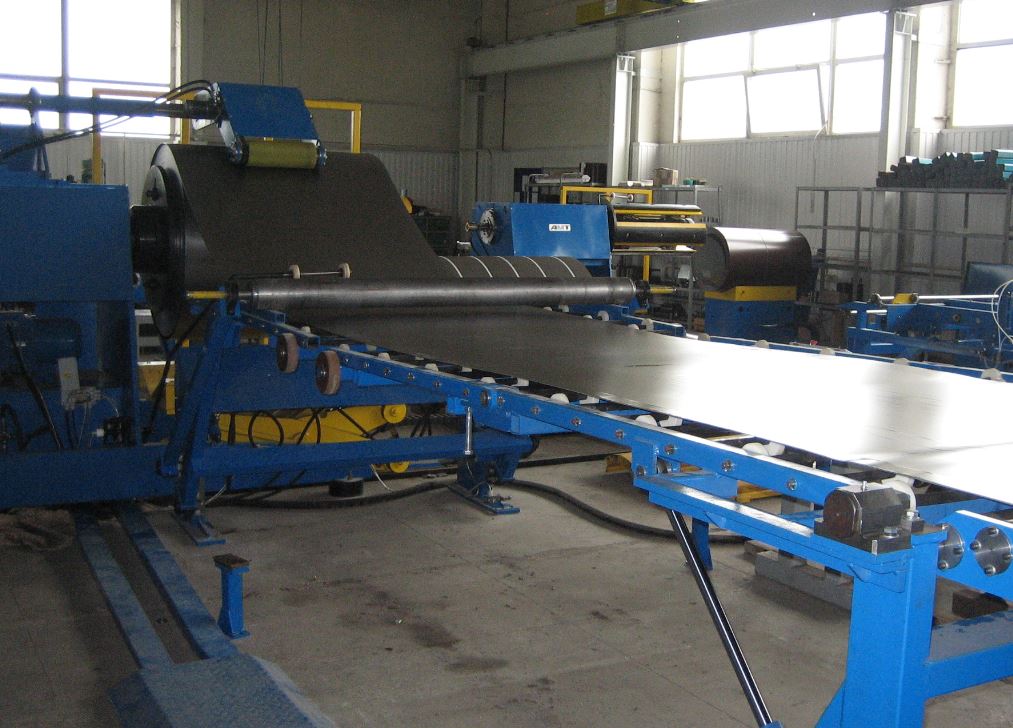

Линия поперечной резки ЛПР1615 (0,4 - 1,5 мм)



Линия ЛПР1615 предназначена для поперечной резки рулонного листового проката на штучные листы шириной до 1600 мм и толщиной до 1,5 мм. Количество правильных валков  9, 11, 15, 17, 19. Для раскроя листов с плоскостностью для работы с лазерными резками может комплектоваться правильным блоком с 9- 11 валками. Предельные отклонения от плоскостности на 1м длины листа, мм/м не более 1 - требует правильного блока с количеством правильных валов от 15 шт. Длина нерезаных листов и конфигурация листоукладчика, приемных и подающих рольгангов по запросу Заказчика.


Ширина полосы, мм

300 - 1600

Толщина полосы, мм

0,4 - 1,5

Вес рулона, т

не более 15

Скорость резания, м/мин

25

Длина листов, мм

500 - 6000

Укладка

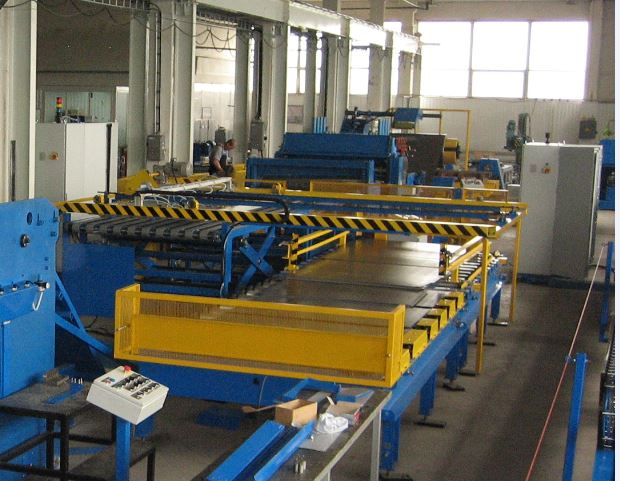

приседающий стол / автоматический укладчик

Автоматическая линия поперечной резки ЛПР 1600 предназначена для поперечной резки рулонного листового проката шириной до 1250 мм и толщиной до 1,5 мм с цинковым или полимерным покрытием на штучные листы (возможно исполнение для резки нержавеющей стали или алюминия). Отдельный правильный блок. Количество правильных валков  9, 11, 15, 17, 19. Подходит для работы с лазерными резками из рулона. Опция: приемный стол, автоматический укладчик, установка рулононаматывающая для сматывание нарезанных полос. Возможна установка дополнительного блока продольной резки для отрезки дефектной кромки.

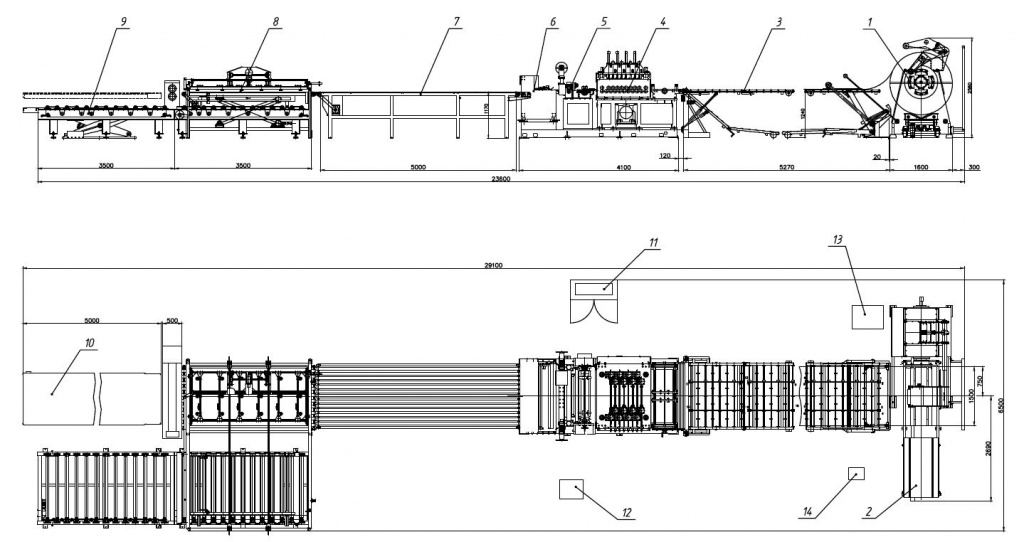

Линия поперечной резки ЛПР1615.JPG
1. Рулоноразматыватель;
2. Тележка загрузки ножничного типа;
3. Стол заправочный;

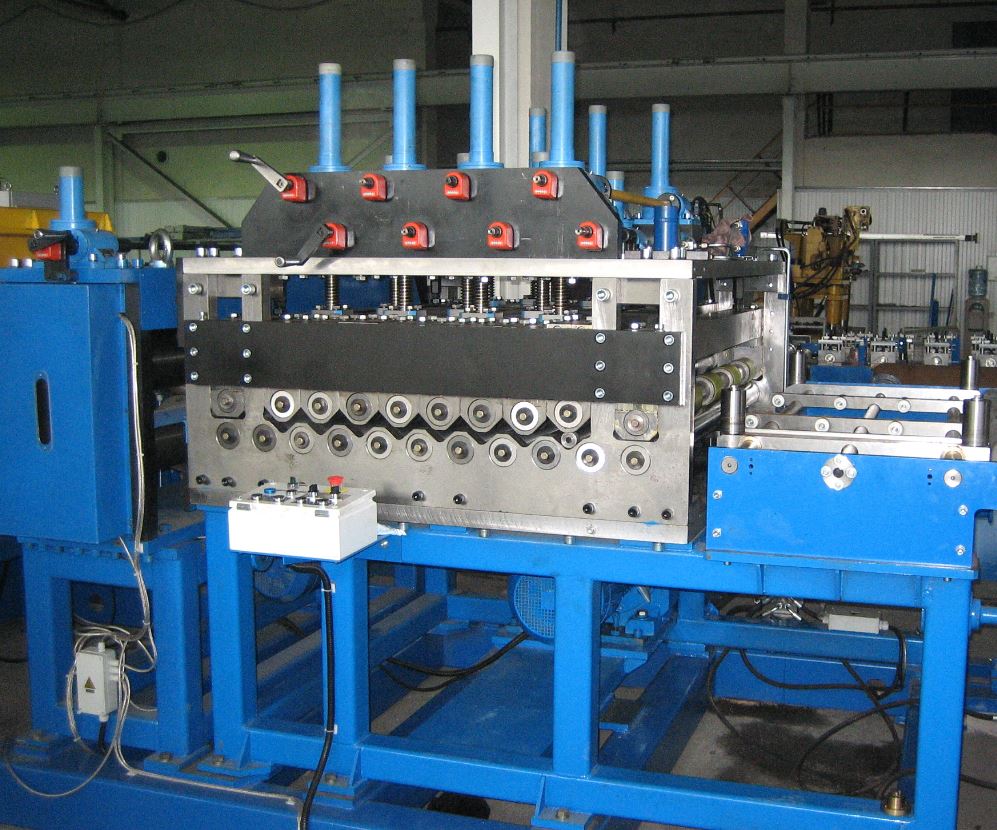

4. Устройство правильное;
5. Аппликатор нанесения защитной плёнки;
6. Ножницы гильотинные;
7. Транспортер;

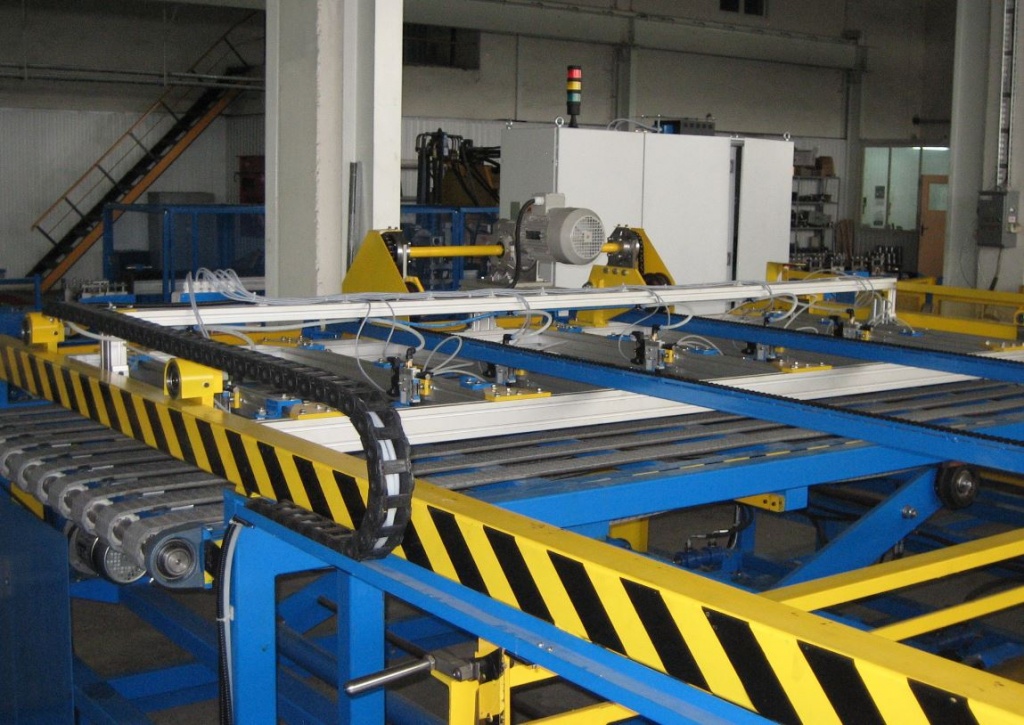

8. Транспортёр-укладчик;
9. Рольганг разгрузочный;
10. Стол приемный служит для укладки некондиционных листов на предварительно установленный поддон;
11. Шкаф системы управления;
12. Центральный пульт управления;
13. Гидростанция;
14. Пульт управления;
