Линия профилирования СВГП профилей

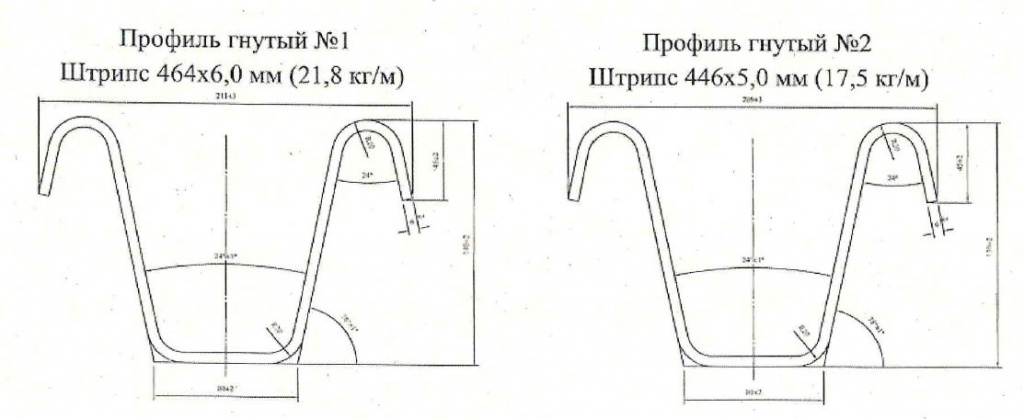

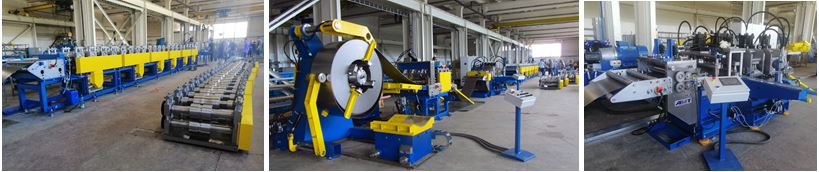

Линия профилирующая ЛПБ500.11130000-01 в модульном исполнении профилирующего инструмента для изготовления специальных взаимозаменяемых гнутых профилей СВГП 18-L 09Г2С и СВГП 22-L 09Г2С толщиной металла 5 и 6 мм соответственно в составе согласно технического задания и чертежей профилей. Профили применяются в качестве специальных профилей, предназначенных для крепи горных выработок.

1) Рулоноразматыватель

2) Тележка

3) Устройство подачи

4) Сварочный пост

5) Мультипресс (опция)

6) Машина профилирующая

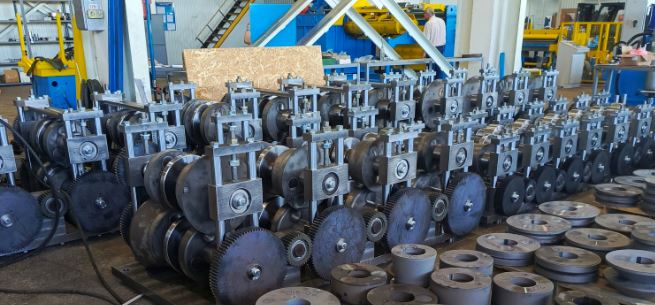

7) Комплект профилирующего инструмента №1 с отрезным штампом (профиль СВГП 18-L 09Г2С)

8) Комплект профилирующего инструмента №2 с отрезным штампом (профиль СВГП 22-L 09Г2С)

9) Стол приемный

10) Гидрооборудование

11) Пневмооборудование

12) Электрооборудование

13) Система управления

14) Комплект ЗИП

Показатели назначения

Профилирующие ролики должны быть изготовлены из инструментальной стали Х12МФ по ГОСТ5950 и иметь твердость рабочих поверхностей в диапазоне 55 ... 60 HRC.

Параметры исходного материала:

- материал Сталь горячекатанная 09Г2С по ГОСТ19281 в рулонах

- толщина, мм 5;6

- поверхность промасленная или сухая

- ширина рулона, мм 440±1,5; 460±1,5

- наружный диаметр рулона максимальный, мм 900 ... 1700

- внутренний диаметр рулона, мм 610;750

- масса рулона, кг

не более 6500

Длина профиля, мм 1000 ... 9000±1,0

Максимальная скорость профилирования, м/мин 10

Средняя производительность по профилю длиной 6 м, шт/мин 1,2 ... 1,4

Установленная мощность, кВт 93

Габаритные размеры, мм

- длина 31000

- ширина 5000

- высота 3000

Масса, кг 56000
