Линия профилирования сменных направляющих из нержавейки для горных буровых установок

Номер планки 1 - 3128 0458 01

Номер планки 2 - 3128 0458 18

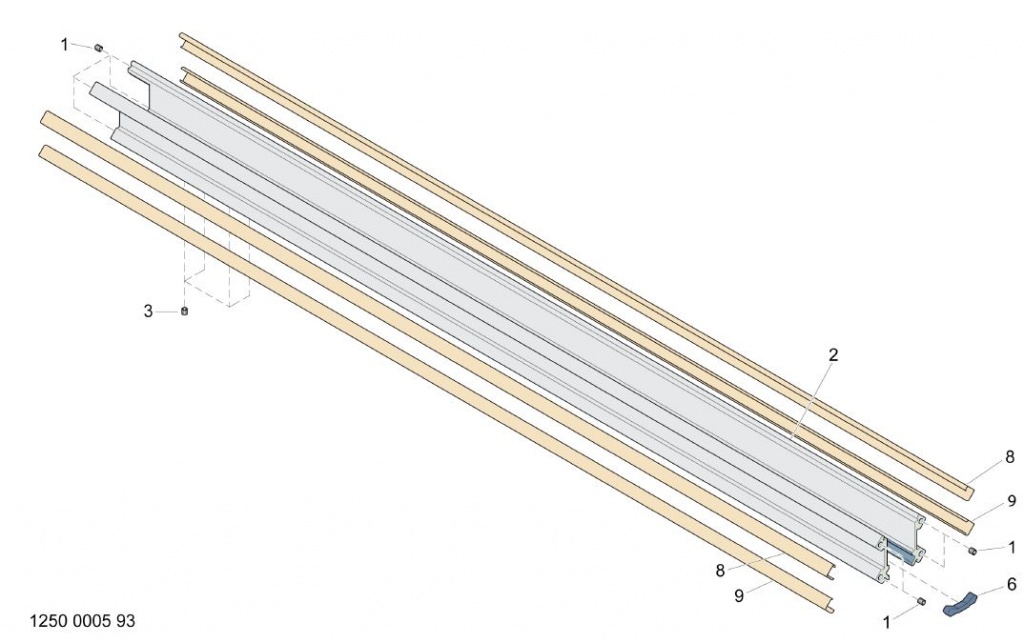

Планки одеваются на алюминиевую раму стрелы горнопроходческой техники и защищают от износа.

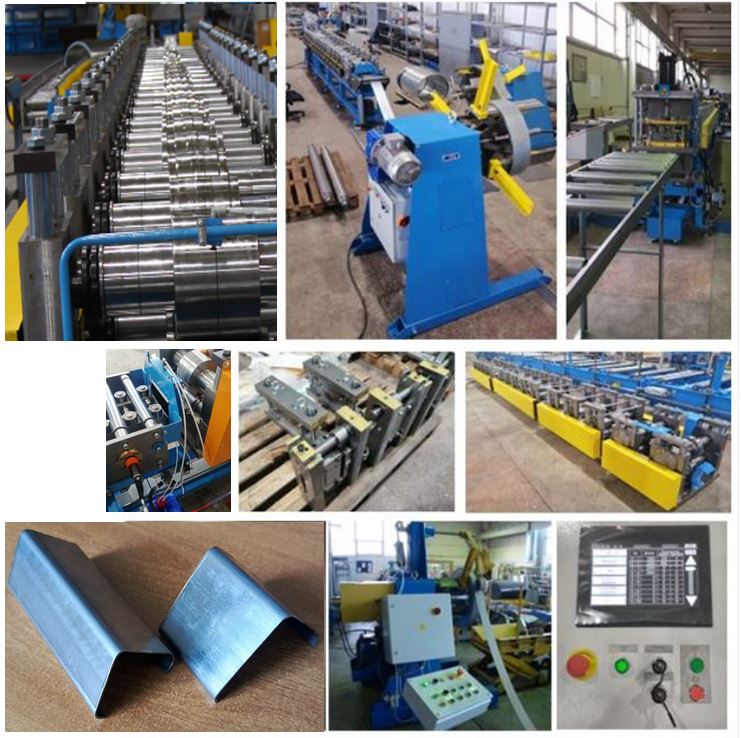

Линия профилирующая может быть выполнена в двух вариантах исполнения: с одним комплектом профилирующего инструмента с дополнительными сменными роликами для переналадки на другой вид профиля или с двумя раздельными комплектами профилирующего инструмента установленного на быстросъемных модулях. Оборудование включает сменные комплекты отрезных матриц для отрезной гильотины. Линия профилирования в отличие от других способов производства профилей позволяет изготавливать профиль необходимой длины с повторяемостью геометрии от изделия к изделию.

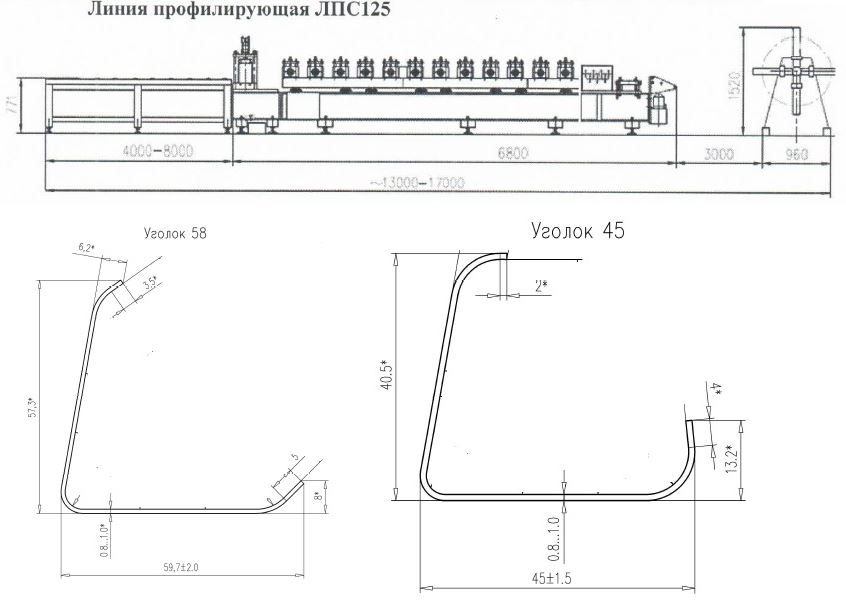

Линия профилирующая ЛПС125-01 для производства профилей «Уголок 45» и «Уголок 58» из нержавеющей стали толщиной 0,8 -1,0 мм в соответствии с прилагаемым техническим заданием и чертежами изделий. Переналадка профилирующего инструмента с профиля «Уголок 45» на профиль «Уголок 58» и обратно осуществляется установкой дистанционных скоб в пяти первых клетях машины профилирующей. Для возможности сокращения занимаемой линией площади в момент не использования оборудования стол приемный 8 метров предусматривает разборку на 2 секции по 4 метра. Рулоноразматыватель может быть перемещен, но требует выставления в уровень с профилирующей частью линии при очередном использовании оборудования.

Линия профилирующая ЛПС125-02 для производства профилей «Уголок 45» и «Уголок 58» из нержавеющей стали толщиной 1,0 -2,0 мм. Средняя производительность профиля длиной 2м, шт./мин: 4…5. Переналадка с одного профиля на другой происходит с помощью смены комплектов профилирующего инструмента на быстросъемных модулях (на каждый профиль свой комплект профилирующего инструмента на быстросъемных модулях), с помощью смены штампов отрезной гильотины и переналадки профилирующего инструмента под необходимую толщину металла. Для возможности сокращения занимаемой линией площади в момент не использования оборудования стол приемный 8 метров предусматривает разборку на 2 секции по 4 метра. Рулоноразматыватель оснащен гидравлическим прижимным устройством. Привод отрезной гильотины гидравлический. Линия оснащена устройством смачивания штрипса.

В случае заинтересованности в локализации производства данных планок по запросу можем подготовить коммерческое предложение на оборудование. Так же возможно проектирование и производство комплекта инструмента для производства направляющих для подземных буровых установок Tamrock / Sandvik
