Линии для производства осадительных электродов

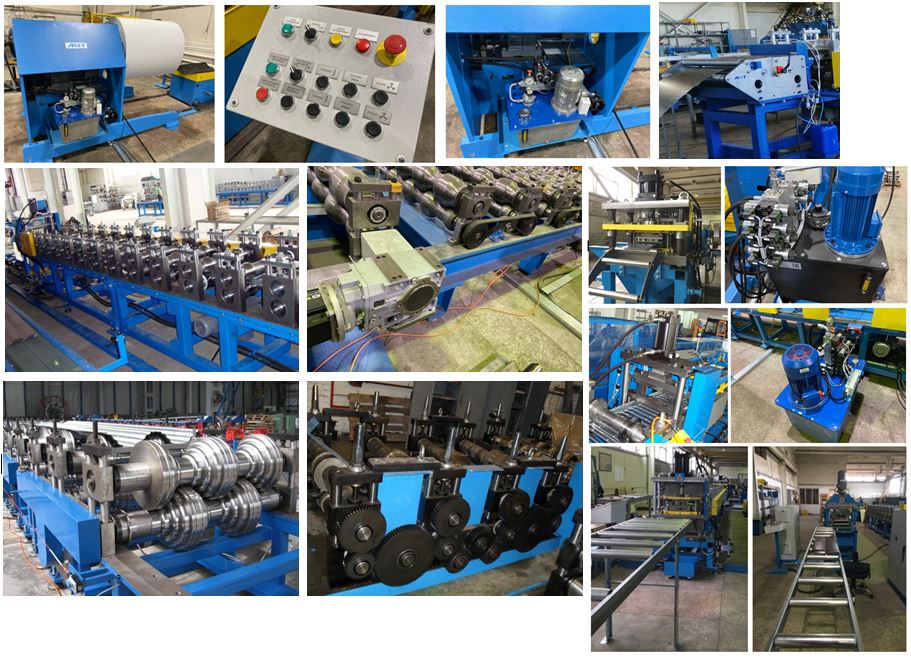

Линия профилирующая (в дальнейшем – линия) ЛПС500.11130000-01 предназначена для изготовления осадительного электрода «Элемент ЭП-350, ЭП-640» и других видов методом непрерывного профилирования и перфорации полосовой заготовки.

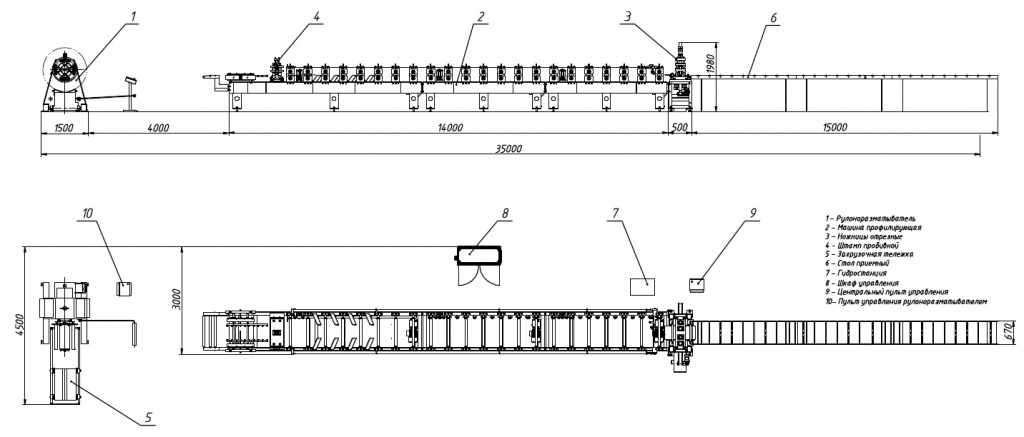

Линия должна включать в себя следующие основные изделия:

1. Рулоноразматыватель                                     - 1
2. Машина профилирующая                              - 1
3. Ножницы отрезные                                         - 1
4. Комплект профилирующего инструмента    - 1
5. Стол приемный                                                - 1
6. Гидрооборудование                                         - 1
7. Пневмооборудование                                      - 1
8. Электооборудование                                       - 1
9. Система управления                                        - 1
10. Комплект ЗИП                                                 - 1

Конструкция линии должна обеспечивать возможность демонтажа ее на укрупненные транспортабельные блоки с последующей сборкой на месте эксплуатации с минимальной трудоемкостью.

Конструкция линии должна обеспечивать:

1. Режим работы: автоматический и наладочный.
2. Управление линией в автоматическом режиме с центрального пульта управления.
3. Управление линией в наладочном режиме с наладочного и центрального пультов управления.

Рулоноразматыватель должен обеспечивать зажим рулона и подачу рулонной ленты в машину профилирующую. Рулоноразматыватель одноконсольный. Привод рулоноразматывателя электромеханический реверсивный от мотор-редуктора. Рулоноразматыватель должен быть оснащен устройством плавного регулирования частоты вращения барабана и прижимным устройством. Установка рулона на барабан рулоноразматывателя должна с помощью загрузочной тележки грузоподъёмностью 5 т. Привод подъёмной платформы тележки гидроцилиндра, привод перемещения тележки по рельсам от гидромотора.

В конструкции машины профилирующей должны быть предусмотрены:

1. Станина профилирующими клетями (24 шт.).
2. Устройство направляющее.
3. Устройство смачивающее.
4. Ножницы для резки плоской ленты.
5. Штамп для пробивки отверстия в плоской ленте в соответствии с чертежом «Элемент ЭП-350». Привод штампа от гидроцилиндра.
6. Реверсивный привод на нижние валы профилирующих клетей с бесступенчатым регулированием частоты вращения.
7. Турголовка для устранения скручивания профиля.
8. Датчик длины.

Ножницы отрезные должны обеспечивать резку профиля на мерные отрезки. Привод ножниц гидравлический. Ножницы должны иметь регулировку по отношению к профилю: верх-низ, в поперечном направлении, поворот вокруг продольной оси профиля.

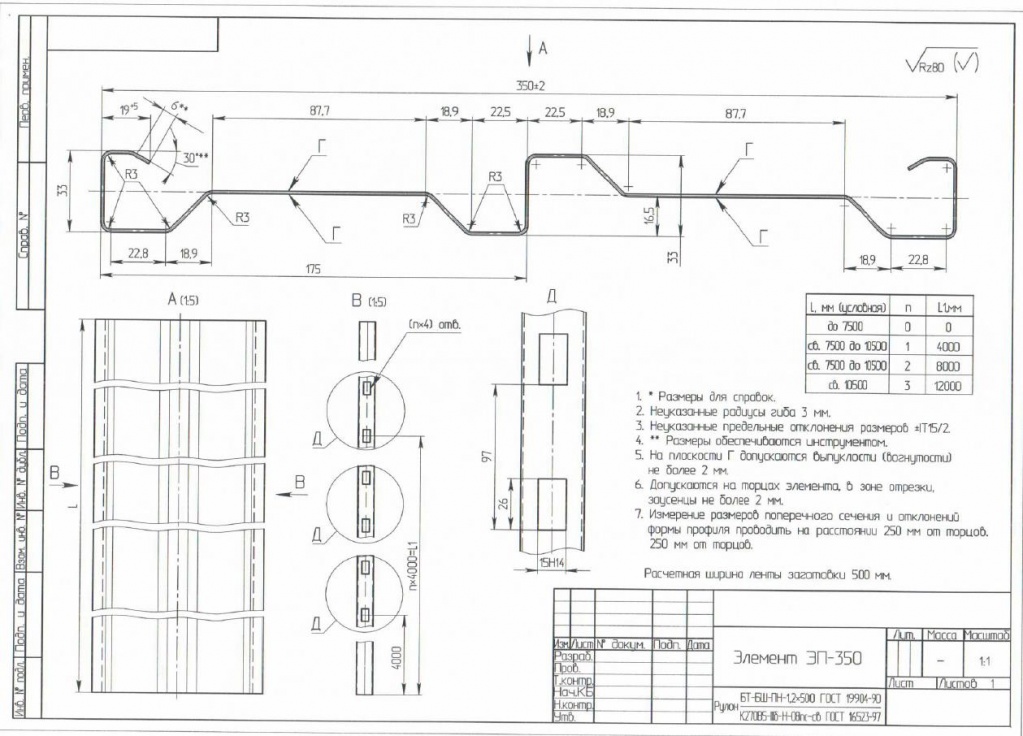

Комплект профилирующего инструмента должен обеспечивать получение профиля в соответствии с согласованным чертежом (Приложение 1). Профилирующие ролики должны быть изготовлены из стали 9ХС по ГОСТ5950 и иметь твердость рабочих поверхностей в диапазоне 48…54 НRС. Удаление профиля с приемного стола после отрезки производится вручную оператором.

Гидрооборудование должно содержать:

1. Гидростанцию.
2. Гидрокоммуникации, обеспечивающие разводку всех гидрокомпонентов.

Общие требования к гидрооборудованию линии по ГОСТ 7600, ГОСТ 17411. Общие требования к пневмооборудованию по ГОСТ 18460. Пневмооборудование линии должно питаться от сети сжатого воздуха давлением 0,4…0,6 МПа и расходом не менее 10 м3/час. Система управления и электрооборудование должны обеспечивать работу линии в соответствии с заданной программой в необходимом режиме.

            Система управления должна обеспечивать:

• работу линии в автоматическом и наладочном режимах;
• контроль основных параметров технологического процесса;
• адресную диагностику неисправностей системы управления.

Общие требования к электрооборудованию линии по ГОСТ 7600, ГОСТ МЭК60201-1-2002. Электрооборудование линии должно питаться от сети трехфазного переменного тока напряжением 380В и частотой 50Гц. Линия должна эксплуатироваться в закрытых помещениях при температуре окружающего воздуха +50…+400.

Параметры исходного материала:
- материал	холоднокатаный прокат в рулонах, сталь К270В5 ст3, 09Г2С, 12Х18Н10Т, 08Х18Н10
- предел прочности н/мм²	до 420
- толщина, мм	1,2
- ширина, мм	500-1 (опция 800 мм)
- наружный диаметр рулона, мм	не более 1200
- внутренний диаметр рулона, мм	600
- масса рулона, кг	не более 4000
Профиль «Элемент ЭП-350»   Длина профиля, мм Допускаемое отклонение длины профиля, мм Максимальная скорость профилирования, м/мин	по согласованному чертежу (Приложение 1) 3000…15000 ± 2,0 20
Средняя производительность по профилю длиной 6м, шт./мин	1…1,5
Установленная мощность, кВт	45-60
Габаритные размеры, мм
- длина	35000-40000
- ширина	5000
- высота	2000
Масса, кг	15000
