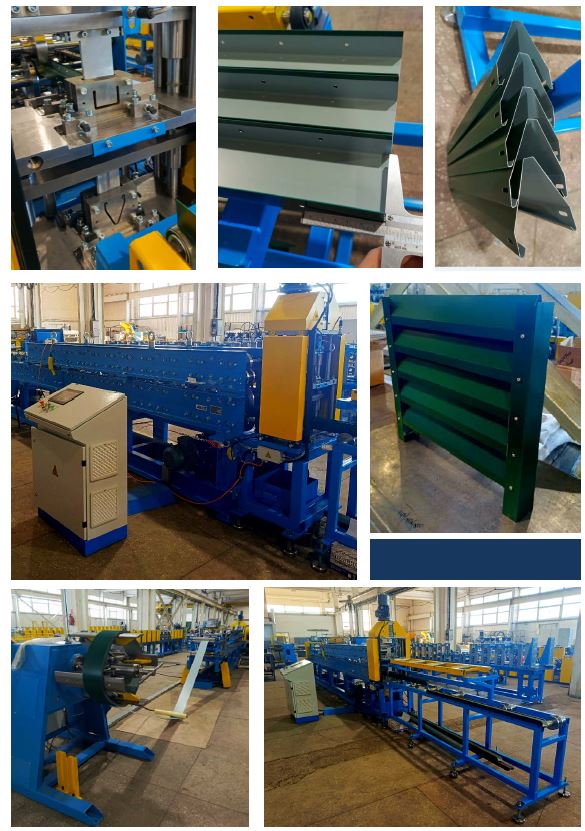

Двухэтажная линия профилирования и перфорации легких профилей ЛПС210-02

Шкаф системы управления с PLC Mitsubishi. Центральный пульт управления с HMI панелью управления Mitsubishi Electric и продублированными физическими кнопками. Преобразователь частоты шкафа управления Mitsubishi Electric. Отдельный  проводной наладочный пульт управления с физическими кнопками.



Окончательные состав оборудования согласуются на этапе подготовки технического задания и чертежа изделия. Возможно изготовление линий с различным материалом  профилирующих роликов из стали 40Х, 45Х (с закалкой либо без) или инструментальной стали 9ХС по ГОСТ5950 с твёрдостью рабочих поверхностей в диапазоне 55…60HRC (стойкость роликов из стали 40-45х с закалкой около 3-3,5 млн. мп для роликов из стали 9ХС – 6-8 млн. мп.). Для работы с толщинами 3 мм мы изготавливаем профилирующие ролики из стали 9ХС с закалкой . Ножи отрезной гильотины изготовлены из стали Х12МФ закаленные и шлифованные с твёрдостью рабочих поверхностей в диапазоне 55…60HRC.

• Руководство по эксплуатации и обслуживанию; предоставляется планировочное решения для подготовки силами Заказчика производственной площадки с указанием мест и требований к необходимым для работы линии коммуникациям.
• Общие технические чертежи (чертежи сборки основных групп);
• Электронные и электрические, пневматические, гидравлические схемы;
• Во избежание несанкционированного изменения программного обеспечения исходники программы управления линией передаются после окончания гарантии на оборудование. В гарантийный период обеспечивается удаленная сервисная поддержка программного обеспечения.
• Список ЗИП.
• Декларация соответствия линий профилирующих требованиям техническим регламентам Таможенного союза «О безопасности низковольтного оборудования ТР ТС 004/2011, «О безопасности машин и оборудования» ТР ТС 010/2011, «Электромагнитная совместимость технических средств» ТР ТС020/2011

• Оборудование линии должно быть удобно в эксплуатации и обслуживании;
• Рама RAL 5005 синий; подвижные части и защитные экраны: RAL1023 (желтый); Корпусы шкафов и пультов электрической части: RAL7035 (серый) (не окрашиваем в другие цвета). Возможна окраска рамы и защитных экранов (кроме шкафов и пультов управления) в другой цвет (как вариант: цвет рамы и окрашиваемых частей оборудования - антрацитово-серый RAL 7016. Цвет подвижных частей и элементов безопасности -  ярко-оранжевый RAL 2008).

• Условия эксплуатации линии – УХЛ 4.2 по ГОСТ 15150.
• Гарантийный срок эксплуатации, месяцев (исчисляется с момента подписания акта приемки изделия)  12 месяцев
• К работе на линии должен допускаться специально подготовленный обслуживающий персонал.
• Количество операторов – 1-2.

• Собственное производство; собственное проектирование линии профилирующей, профилирующего инструмента, системы управление линией; изготовление основных узлов профилирующего инструмента, валов, рамы, отрезных, перфорирующих узлов;
• Сервисная служба и сервисная поддержка: ООО «Инженерный центр «АМТинжиниринг»

Стандартно: «FCA» г. Минск (ИНКОТЕРМС-2020) (самовывоз за счет заказчика). Возможна доставка на условиях DAP.

Окончательные условия поставки обсуждаются при согласовании договора.

Подготовка производственной площадки с фундаментом под оборудование с подводом необходимых коммуникаций в соответствии с чертежами подвода коммуникаций и планами фундамента, предоставленными АМТинжиниринг (Поставщиком), проводятся силами Заказчика. До прибытия специалистов АМТинжиниринг (Поставщика) для проведения пуско-наладки расстановка оборудования производится силами Заказчика в соответствии с планом расположения оборудования, не требует присутствия специалистов Поставщика. Подключение, запуск, испытания, сдача оборудования в рамках пуско-наладочных работ  производится специалистами Поставщика. В момент проведения пуско-наладочных работ происходит обучения специалистов Заказчика работе на оборудование.
