Упаковочные машины

Машины упаковочные овального типа
предназначены для обмотки полимерной пленкой пакета профилированных изделий типа профнастил и металлочерепица.

1.2. Машина упаковочная "большая" МУ11820.О-01  (в дальнейшем – машина), предназначена для обмотки стопы листовых профилированных изделий. Область применения – производство строительного металлопрофиля, преимущественно, металлочерепицы.

2.1. Машина может встраиваться в линию по производству металлопрофиля и обеспечивать работу участка линии «загрузочный транспортер – упаковочная машина – реечный транспортер» как отдельного комплекса по упаковке в автоматическом и наладочном режимах.
2.2. Машина при работе в составе упаковочного комплекса должна обеспечивать многослойную обмотку полимерной пленкой концов стопы металлочерепицы и обмотку пленкой остальной части стопы с шагом 350+/-50 мм.
2.3. Машина должна включать в себя следующие основные узлы
1)  Механизм размотки и укладки полимерной пленки - 1
2)  Электрическое оборудование                                      - 1
3)  Система управления                                              - 1
4) Комплект ЗИП                                              - 1

3.1. Показатели назначения.
3.2.1. Параметры исходного материала:
Материал – листовой отштампованный лист с полимерным покрытием.
Ширина, мм                                                                                         1180
Длина, мм                                                                                         2500…8000
Максимальная толщина пакета листов, мм                                 200
Высота транспортировки пакета листов над уровнем пола, мм 585

3.2.2. Параметры обмоточной полимерной ленты (форма поставки – рулон), мм:
Диаметр наружный                 230
Диаметр внутренний                 100
Диаметр отверстия под оправку 75
Ширина рулона                          500

3.2.3. Время совершения одного оборота вокруг
обматываемой стопы, сек                                                2,8…10
Подача стопы на один оборот упаковочной каретки, мм 0…400

3.2.4. Габаритные размеры машины обмоточной
(без электрооборудования), мм
Длина      1200 мм
Ширина 2500 мм
Высота 1600 мм

3.2.5. Масса машины, кг    1200
3.2.6. Установленная мощность, кВт 6

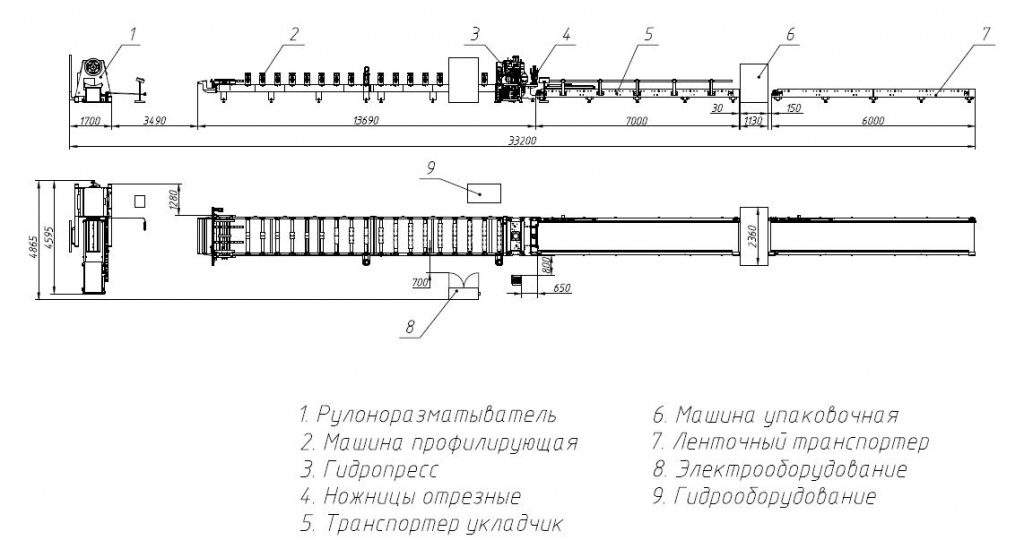

Пример установки машины упаковочной в составе линии профилирования металлочерепицы:
Планировка МЧ, машина упаковочная.JPG



Машины упаковочные круглого типа
предназначены для обмотки полимерной пленкой пакета профилированных изделий типа сайдинг, гипсокартон, труба прямоугольная и прочее. Машина упаковочная "малая" МУ 055 30 К  (в дальнейшем – машина), предназначена для обмотки стопы листовых профилированных изделий.
1.2. Область применения – производство строительного металлопрофиля.

2.1. Рекомендуется размещать машину вблизи линий профилирования. Изделия с линии укладываются в пакет, который по рольгангу (в комплект поставки не входит) подается в зону загрузки установки упаковочной. За установкой необходимо установить приемный рольганг (в комплект поставки не входит).
2.2. Машина при работе должна обеспечивать многослойную обмотку полимерной пленкой стопы металлопрофиля, шаг обмотки обеспечивается ручной или автоматической подачей (опция).
2.3. Машина должна включать в себя следующие основные узлы
1)  Механизм размотки и укладки полимерной пленки - 1
2)  Электрическое оборудование                                      - 1
3)  Система управления                                              - 1
4) Комплект ЗИП                                              - 1

3.1. Показатели назначения.
3.2.1. Параметры исходного материала:
Материал – листовой отштампованный лист с полимерным покрытием.
Ширина, мм 550
Длина, мм 2500…8000
Максимальная толщина пакета листов, мм 300
Высота транспортировки пакета листов над уровнем пола, мм 560-850

3.2.2. Параметры обмоточной полимерной ленты (форма поставки – рулон), мм:
Диаметр наружный                 230
Диаметр внутренний                 100
Диаметр отверстия под оправку 75
Ширина рулона                         500

3.2.3. Частота вращения рабочего диска, об/мин                  32

3.2.4. Габаритные размеры машины обмоточной, мм
Длина      1160 мм
Ширина 1770 мм
Высота 1420...1710 мм

3.2.5. Масса машины, кг            400
3.2.6. Установленная мощность, кВт 1,5
