Нагреватель индукционный

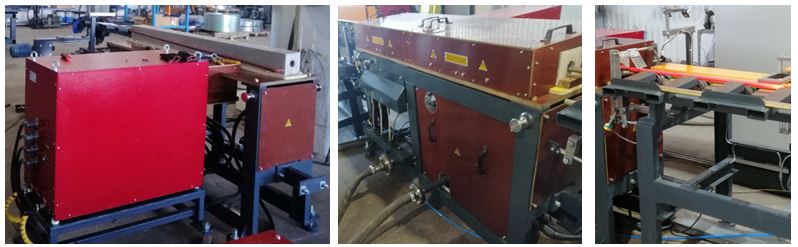

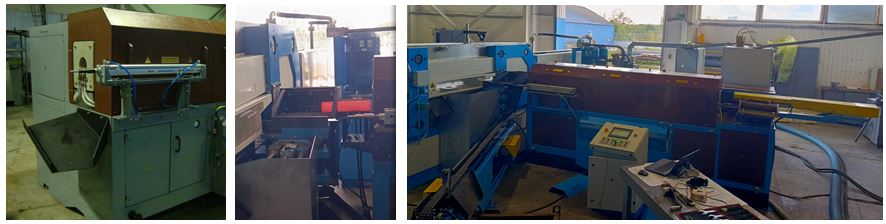

Индукционные нагревательные установки используемые в наших прокатных линиях предназначена для нагрева заготовок круглого сечения различных диаметров. Каждая линия поставляется с индукционной нагревательной установкой с источником нагрева ТПЧ (тиристорным преобразователь частоты) и устройством подачи заготовок, а так же единой системой управления узлами линии и нагревательной установки.

Именно в производстве стали термическое излучение при температуре выше 600 °С играет значительную роль для окружающей среды и огнеупорной футеровки. При этом передаваемый на установку тепловой поток зависит от коэффициента излучения поверхностей стали и стенок и следует нелинейному закону излучения. Например, один квадратный метр стали с температурой 1200 С излучает в окружающую среду с комнатной температурой мощность 200 кВт (что эквивалентно мощности большого легкового автомобиля). На огнеупорной стенке с температурой 1 000°С этот показатель составляет почти 80 кВт.

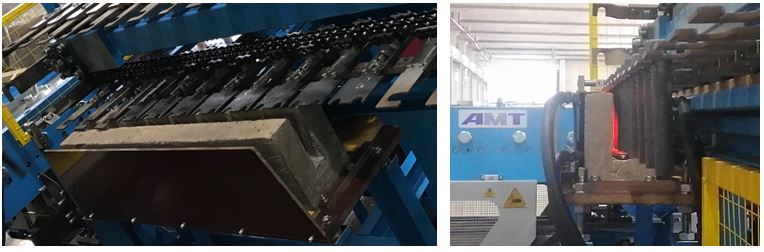

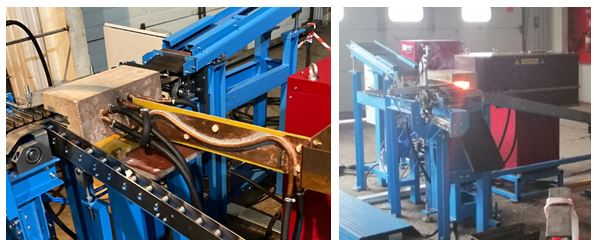

Индукционные катушки обычно заливаются огнеупорным бетоном, который обеспечивает механическую и термическую защиту катушки. В результате получается монолитно залитый полый цилиндр из бетона с вложенной электрически изолированной медной обмоткой. Однако вследствие старения и инфильтрации (окалины) защитное действие снижается. Кроме того, огнеупорный бетон является не самым лучшим материалом для термической изоляции. Поскольку водоохлаждаемая медная обмотка вкладывается непосредственно в огнеупорный бетон, происходит очень эффективное охлаждение футеровки, что, в свою очередь, создает относительно низкую температуру футеровки и, тем самым, приводит к значительным потерям тепла.

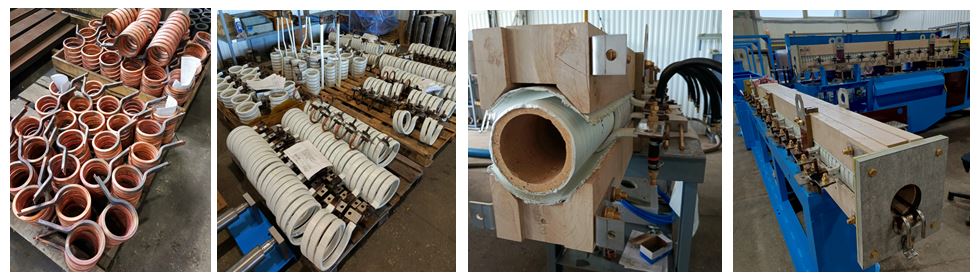

Индукторная футеровка в виде предварительно отлитой (прессованной) детали имеет туже прочность как традиционная, но с меньшей толщиной стенки? как результат термические потери в зоне высоких температур снижаются на 50% и~ 10% экономии электроэнергии на всей установки. В связи с чем мы в своих индукторах повсеместно используем футеровку из керамических материалов, что так же упрощает обслуживание индукторов и ремонт (индукторы с бетона не предполагают ремонт).
