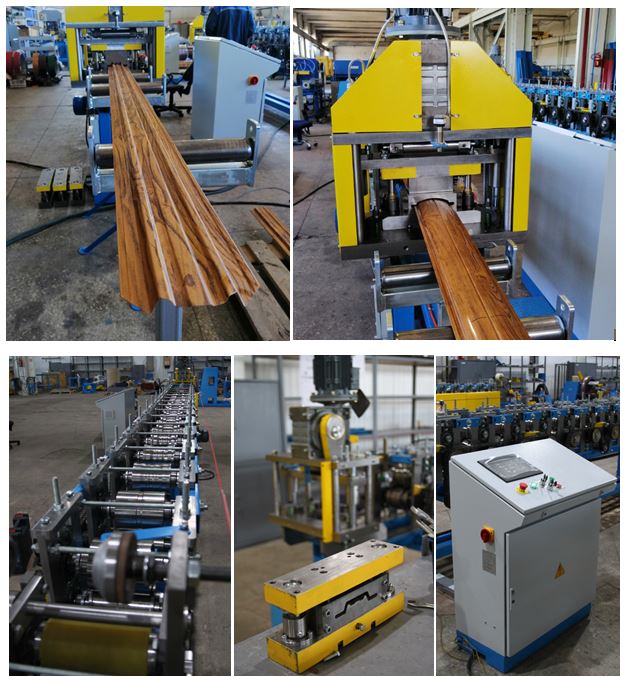

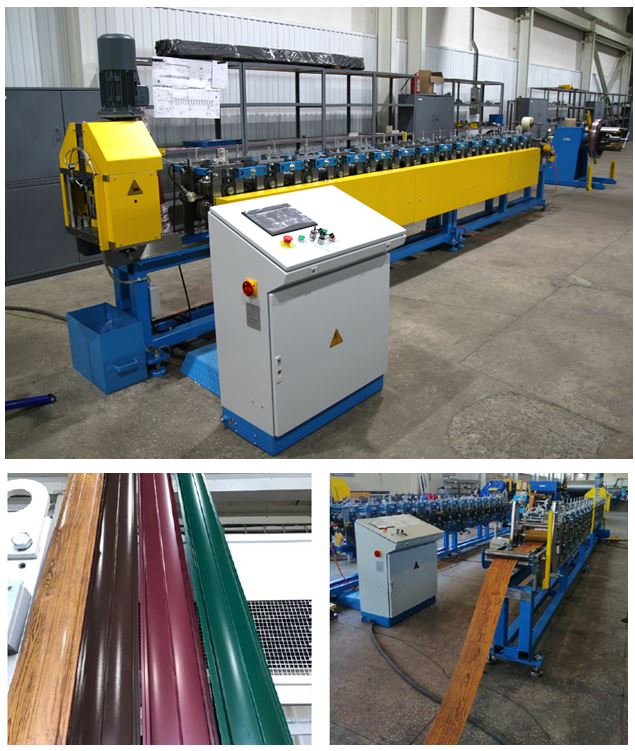

Одноэтажная промышленная линия профилирующая штакетника ЛПС155

Линии профилирующие серии ЛПС155 для производства профиля «штакетник». Индивидуальное проектирование и производство. Возможно профилирование нержавеющих сталей. Широкий диапазон обрабатываемых толщин и видов покрытий.

Основные характеристики:

длина заготовки, мм 300…4000
ширина заготовки, мм 153
толщина металла, мм не более 0,8
максимальная скорость профилирования, м/мин не более 50
средняя производительность по профилю длиной 2м , шт/мин 6…7 (летучий рез более 10 шт/мин)

В составе:

Опции:

возможно двухручевое исполнение профилирующей машины, отрезной гильотины;
возможно интеграция безостановочной отрезной гильотины;
возможно другое климатическое исполнение помимо УХЛ4.2 по ГОСТ 15150

Срок изготовления: 7-8 месяцев (зависит от загрузки производства на момент заключения договора);
Условия поставки: «FCA» г. Минск (ИНКОТЕРМС-2020) (самовывоз за счет заказчика).
Пуско-наладочные работы не входят в стоимость оборудования и выполняются по отдельному договору. Данные линии испытываются на материале/заготовках заказчика перед отгрузкой. После доставки, как правило, кроме подключения не требуют длительных пуско-наладочных работ, а при опыте работы с профилегибочным оборудованием позволяют Заказчикам самостоятельно вводить в эксплуатацию.
Условия оплаты за пуско-наладочные работы при заключении договора ПНР: 100% после подписания акта сдачи приемки выполненных работ на территории Заказчика. Услуги по пуско-наладке оборудования выполняются по отдельному договору.

Сопровождающая техническая документация (на русском языке)

Руководство по эксплуатации и обслуживанию;
Общие технические чертежи (чертежи сборки основных групп);
Электронные и электрические, пневматические, гидравлические схемы;
Во избежание несанкционированного изменения программного обеспечения исходники программы управления линией передаются после окончания гарантии на оборудование. В гарантийный период обеспечивается удаленная сервисная поддержка программного обеспечения.
Список ЗИП.
Декларация соответствия линии профилирующей требованиям техническим регламентам Таможенного союза «О безопасности низковольтного оборудования ТР ТС 004/2011, «О безопасности машин и оборудования» ТР ТС 010/2011, «Электромагнитная совместимость технических средств» ТР ТС020/2011

Эстетические, эргономические требования

Оборудование линии должно быть удобно в эксплуатации и обслуживании;
Рабочее место оператора должно находиться в зоне, обеспечивающей наблюдение за работой основных составляющих линии;
Рама RAL 5005 синий; подвижные части и защитные экраны: RAL1023 (желтый); Корпусы шкафов и пультов электрической части: RAL7035 (серый) (не окрашиваем в другие цвета)
Профилирующие ролики выполнены из высокопрочной износоустойчивой стали 9ХС с последующей закалкой
Профилегибочные станы могут быть укомплектованы смачивающим устройством с вакуумными форсунками, обеспечивающими минимальный расход смазки при профилировании оцинкованного листа.
Отрезной штамп для отрезки профиля оснащен механическим приводом синхронизированным с работой стана. Отрезные ножи выполнены из высококачественной стали типа Х12МФ, имеют простое крепление и регулировку зазора.

Условия эксплуатации

Условия эксплуатации линии – УХЛ 4.2 по ГОСТ 15150.
Гарантийный срок эксплуатации, месяцев (исчисляется с момента подписания акта приемки изделия) 12 месяцев
К работе на линии должен допускаться специально подготовленный обслуживающий персонал.
Количество операторов – 1-2.

Производство

Собственное производство: ООО «Инженерный центр «АМТинжиниринг», г. Минск
Собственное проектирование линии профилирующей, профилирующего инструмента, системы управление линией: ООО «Инженерный центр «АМТинжиниринг»
Изготовление основных узлов профилирующего инструмента, валов, рамы, отрезных, перфорирующих узлов: ООО «Инженерный центр «АМТинжиниринг»
Сервисная служба и сервисная поддержка: ООО «Инженерный центр «АМТинжиниринг»

При проектировании и изготовлении оборудования мы готовы учесть Ваши пожелания по производимому профилю, подходящего под ваши требования и условия эксплуатации и комплектации.
