Линия по изготовлению прессованного решетчатого настила



Размеры пресс настилов: 1500 (несущая) х1500 (связующая) мм, 1200х1200 мм, 1000х1000 мм, 1400х800 мм.
Максимальны размеры пресснастила: 2000 (несущая) х 2000, 3000, 4000 (связующая) мм.
Шаг несущих пластин: 33, 44 мм
Шаг связующих пластин: 11, 22, 33, 44 мм

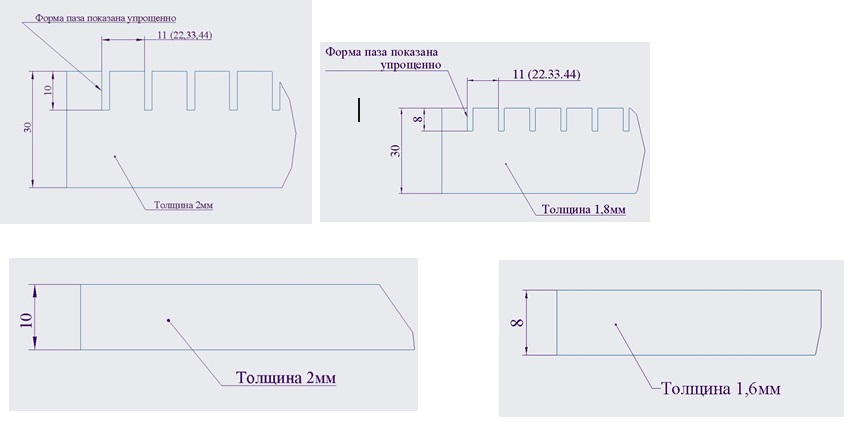

Форма несущей и связующих полос.jpg
Форма несущих и связующих полос. В связующей полосе обязательно кромки должны быть закруглены (чертеж предоставляется при формировании технического задания на разработку).
Для подготовки связующей полосы (прикатки кромки) мы изготавливаем отдельную правильную-прикаточную линию высокой производительности (смотреть подробнее)

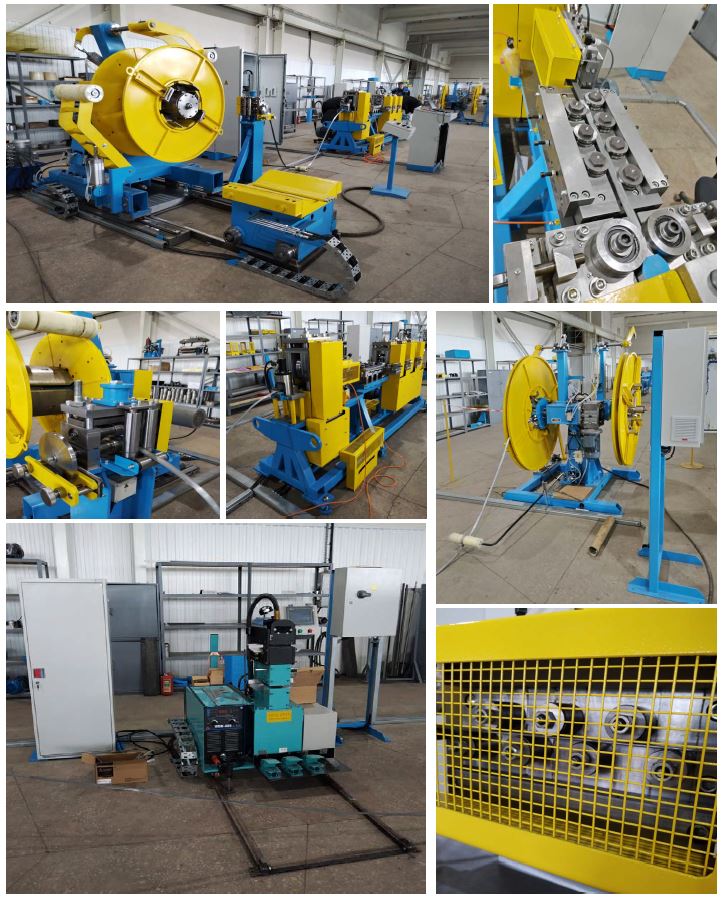

Линия прикатки кромки.JPG
Линия прикатки острой кромки полосы/ленты металла.

За счёт изменения количества и состава оборудования мы подбираем вариант исполнения линии производства пресснастила для обеспечения требуемой производительности, степени автоматизации.

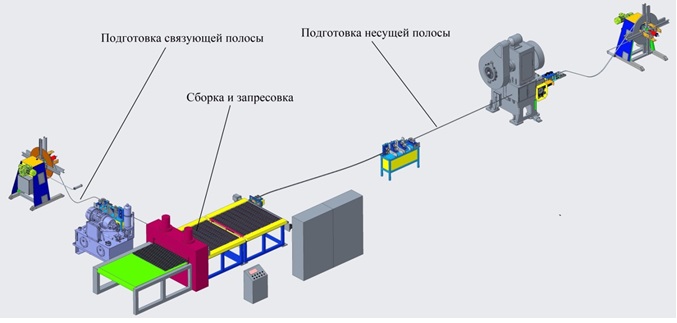

Пресснастил 1500.jpg

Исполнение производственной линии пресснастила с одной линией введения связующей и несущих полос.

Производительность  для настила 1500х1500 (44х11) – 8…10 мин.

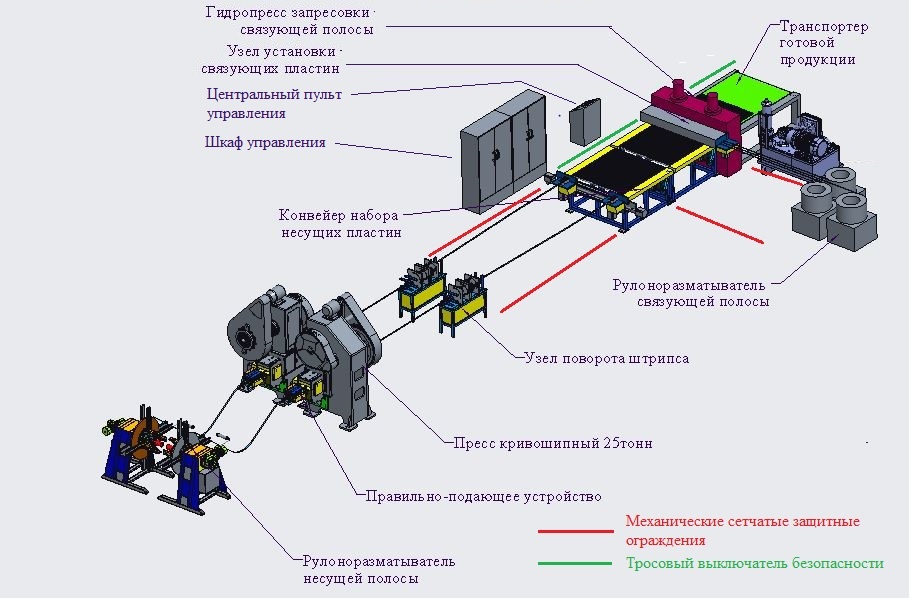

Пресснастил 2000.jpg
Исполнение производственной линии пресснастила с двумя линией введения связующей и тремя линиями несущих полос.
Производительность  для настила 2000х2000 (44х11) – 20 мин

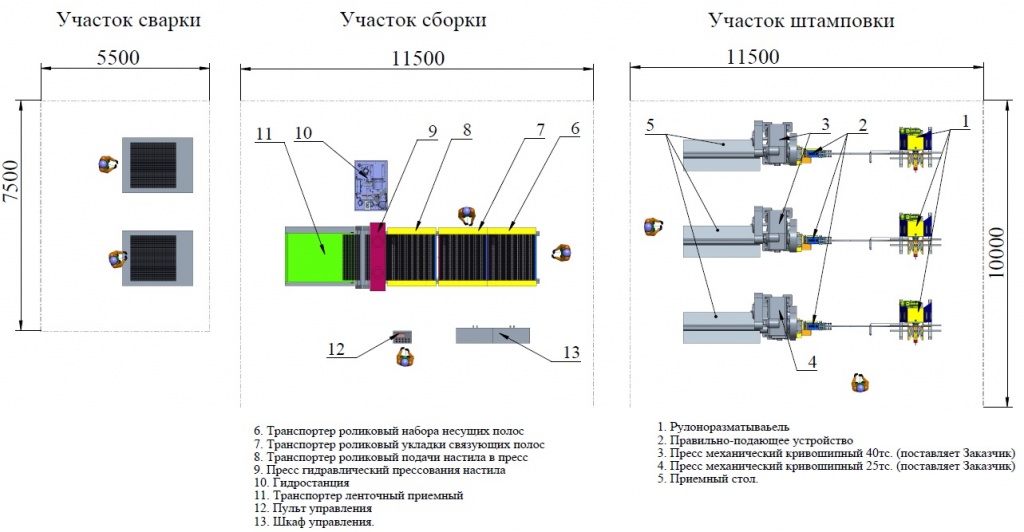

Пресснастил 1500 отдельные участки.jpg
Исполнение производственной линии пресснастила с отдельными постами производства связующей полосы, постом укладки полос и формирования пресснастила, поста приварки обрамления. Линия для производства пресснастила шириной 1500 мм. Толщина несущей и наборной полосы 2 мм. Производительность от 48-60 м2 до 180-210 м2  в смену.
