Линия профилирования профиля опалубки из круглой трубы

Линия профилирующая ЛПС250.00004000-01 предназначена для изготовления трубы профильной балки опалубки методом непрерывного профилирования трубы круглой 120х3 мм.

Линия для работы из заготовки (труба) должна включать в себя следующие основные изделия:

Машина профилирующая
Транспортер неприводной (рольганг) 6м подающий
Транспортер неприводной (рольганг) 6м принимающий
Система смачивания
Электрооборудование
Система управления
Комплект ЗИП

Конструкция линии должна обеспечивать:

1) Режим работы: автоматический и наладочный.

2) Управление линией в автоматическом режиме с центрального пульта управления.

3) Управление линией в наладочном режиме с наладочного и центрального пультов управления..

В конструкции машины профилирующей должно быть предусмотрено:

1) Станина с 10 профилирующими клетями.

2) Реверсивный привод на нижние валы профилирующих клетей с приводом от мотор-редуктора.

3) Устройство направляющее.

Один транспортер неприводной располагается перед машиной профилирующей и служит для загрузки заготовки в машину профилирующую. Второй неприводной транспортер располагается за машиной профилирующей и служит для приема профилированного изделия.

Параметры исходной трубы:

- Толщина стенки трубы, мм 3

- Наружный диаметр трубы, мм 120

Длина профилированной трубы, мм 160…6000

Скорость профилирования, м/мин 10-20

*.Установленная мощность, кВт 15

*. Габаритные размеры, мм

- длина 17000

- ширина 800

- высота 1600

*.Масса, кг 3500

Опция: возможно исполнение линии для работы из штрипса с открытым или закрытым профилем (сварочный шов)

Линия профилирования со сварочным соединением для работы из штрипса (работа из бухты рулона толщиной 2,5; 3,0; 3.5 мм) должна включать в себя следующие основные изделия:

Параметры оборудования, состав и исполнение индивидуально подбираются под каждый вид профиля. Возможно исполнение линии для изготовления различных закрытых видов профилей на одной линии.

сделать запрос на оборудованиевверх
Назад в раздел

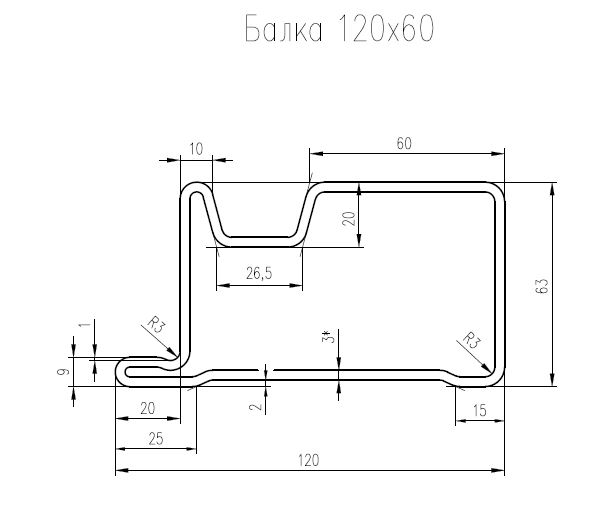

Чертеж
